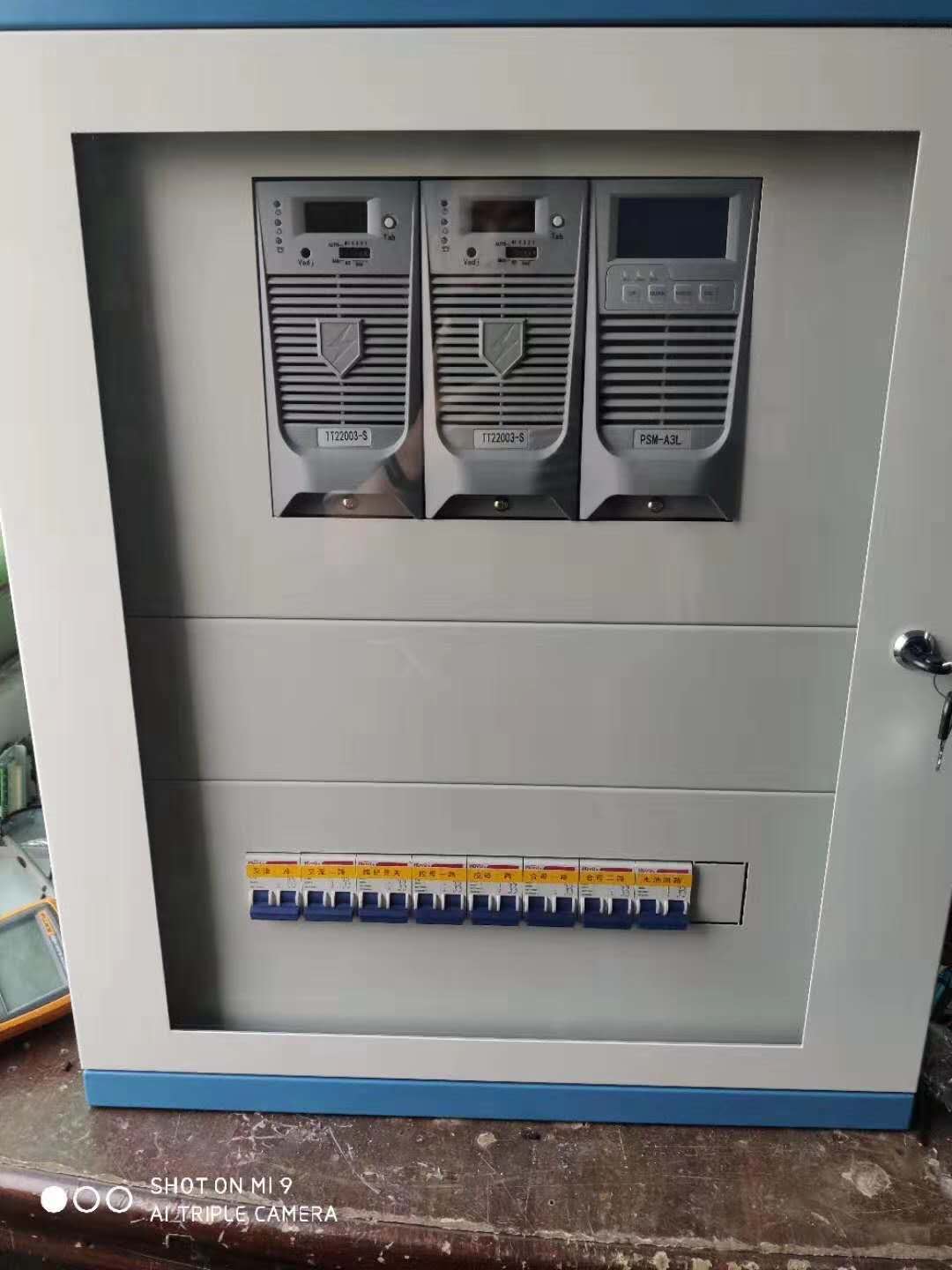

壁挂电源是我公司专为小容量系统而设计;适合小型开关站、小型用户变电站、 系统采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池安装箱构成;具有体积小、结构简单、独立构成系统等特点;监控模块采用LCD汉字菜单显示，对系 统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择。
>> 系统特点
适合构成20AH/220V24AH/220V,38AH/220V、38AH/110V,40AH/110V以下的系统。
模块、监控单元和降压单元均采用带电插拔结构，安装、维护方便。
可安装3个2.5A/220V、4.0A/110V自然冷模块。
降压单元具有自动硅链降压功能，最大电流2A,冲击电流30A/0.5S。
监控器采用LCD显示，汉字菜单，按键操作，可实现系统参数设置、系统工作参数显
示、系统故障指示和系统校准。
监控器具有对电池自动管理的功能。
提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择,可
与电站自动化系统连接。
监控器实现电池电压、控母电压，控母电流、电池充放电电流、模块状态检测。
配电单元提供2路交流输入(可选择一路PT供电)、3路馈电输出。
PT供电时系统自动限制输出功率。
系统型号定义
>> 技术参数
交流输入电压： 220V±20%
PT供电电压： 100V±10%
电网频率：50Hz±10%
功率因数：≥0.85
输出电压范围： 90V-140V连续可调(对于110V系统)
180V-280V连续可调(对于220V系统)
输出限流：0.2A-2.5A(单模块)
稳压精度： ≤±0.5%
稳流精度： ≤±0.5%
纹波系数： ≤0.1%
均流度： ≤5%
效率： ≥93%
输出过压保护： 280V±2V(220V), 140V±2V(110V)
绝缘电阻： ≥10MΩ
绝缘强度：输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧无闪络。
相对湿度: ≤90%
环境温度: -5℃～45℃
可闻噪音: ≤55dB
外形尺寸：680X560X265 (高X宽X深)
